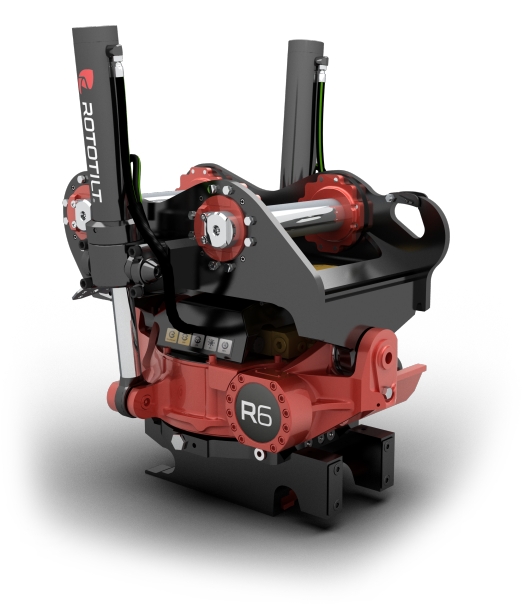

Rototilt R6, Tiltrotator

Rototilt R6, Tiltrotator
Tiltrotatoren R6 er specielt tilpasset til gravemaskiner på mellem 15 og 24 ton. Et gennemarbejdet kraftcenter, der ligesom de andre tiltrotatorer kan holde til hård og langvarig brug. En stor fordel er, at du kan bruge styresystemet ICS, det automatiske koblingssystem QuickChange™ og den prisbelønnede sikkerhedslås SecureLock™ – det hele i ét samlet system.

OBS! Brug af ophæng / tilt med krog kræver maskine med slangebrudsventil.

Den opdaterede model har en række forbedringer:

• Nyt snekkergear giver smidigere funktion og mindre friktion.
• En rotationssensor i endestykket giver mere præcis positionering sammen med RPS.
• Ny højtrykstætning og smartere smørenipler
• Mere stabil konstruktion med nyt nedre radialleje i bronze

Tiltrotatoren R6 har desuden følgende unikke fordele:

• Til 15-24 tons gravemaskiner
• Rotation: ∞
• Tilt: +40°
• Monteringsbeslag: S70, CW30 10°, QC70, CW 30 0°, CW30S 10°
• Et formstøbt oliefyldt rotorlegeme giver maksimal smøring og minimal slitage = en meget lang levetid.
• Rototilts styresystem (ICS) forbedrer din tiltrotator med smarte funktioner og en naturlig brugervenlighed, og det muliggør både produktivitetsfremmende automatisering (RPS) og høj sikkerhed (SecureLock™) i ét og samme system.
• Let service og lang levetid takket være integrerede bæreplader og hydrauliske koblinger af høj kvalitet.

Skift mellem tiltrotator og redskab med QuickChange:

• Hvis du vil have mulighed for hurtigt at stille tiltrotatoren væk for kun at arbejde med ét redskab, skal du vælge at udstyre maskinen med et QuickChange™-hurtigskifte samt tiltrotator med QuickChange™. Tilkoblingsrammen er baseret på S-standarden, hvor en robust og boltet koblingsrampe kan give en fleksibel løsning, der muliggør forskellige hydrauliske konfigurationer. De tekniske løsninger og indgående komponenter er af højeste kvalitet.

Skift af hydraulisk redskab uden at forlade førerhuset med QuickChange™:

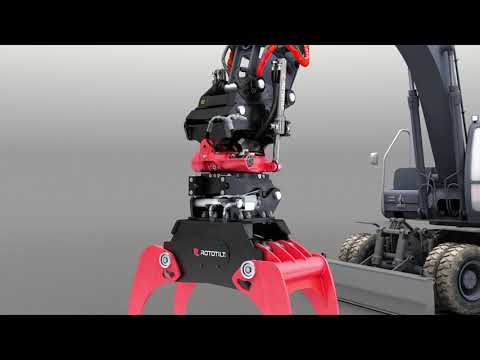

• Ved at udstyre din tiltrotator med den nye generation af redskabsfæste, QuickChange™, kan du udføre skift af hydrauliske redskaber uden at forlade førerhuset. Den unikke konstruktion af låsecylinder og koblinger med ventilblok samt integrationen af SecureLock™ giver dig et sikkert automatisk koblingssystem.

Høj sikkerhed:

• Alle løsninger og detaljer er testet for at maksimere sikkerhed, levetid og brugervenlighed. Fra kvalitetssikring af alle indgående komponenter til styresystem samt kobling og låsning af redskab. Med sikkerhedslåsen SecureLock™ kan du være sikker på, at dit redskab altid tilkobles rigtigt fra starten, og at det altid er korrekt tilkoblet.

Smarte styresystemer:

• Med Rototilt® kan du vælge det styresystem, der optimerer din gravemaskine og bidrager til øget ydeevne, bedre køreegenskaber og flere indstillingsmuligheder. Vælg mellem ICS, TLE og TE. Din tiltrotator fungerer optimalt selv under meget vanskelige driftsforhold.

Tids- og effektivitetsgevinster med RPS:

• Rototilt Positioning Solution, RPS, kobles til maskinens gravesystem og giver føreren præcis positionering af redskabet og smidig overvågning via gravesystemets display. Afhængigt af gravesystemet er der også en automatisk tiltfunktion.
• For at optimere brugen anbefaler vi at kombinere med ICS-styresystemet, som er direkte forberedt til funktionen, men det er også muligt at bruge sammen med styresystemerne TE og TLE.

Mere præcis position med ny rotationssensor:

• Sensoren i hydraulikmotoren udskiftes med en rotationssensor i endestykket. Den nye sensor læser absolutte tal med større præcision, hvilket giver endnu bedre positionering sammen med Rototilt RPS.

Det rette støbegods på det rette sted:

• Et støbt rotorlegeme er både stærkere og lettere end svejsede alternativer. Tykkelsen af støbegodset optimeres i forhold til belastningen på de forskellige dele.

Blødere funktion med nyt snekkegear:

• Det nye snekkegear har forbedret geometri og endnu mindre fremstillingstolerancer for hjul og skruer, og det giver en mere smidig funktion med mindre friktion. Snekkegearet er også udstyret med en ny snekkeskrue med indbyggede smørekanaler, der forbedrer tiltrotatorerne og øger levetiden yderligere.
• Store lejeoverflader absorberer og distribuerer effektivt gravekraften.

Beskyttet hydraulikmotor:

• Den specialdesignede beskyttelse til hydraulikmotoren er integreret i det støbte rotorlegeme og beskytter mod slag og stød nedefra.

Smart fastgørelse:

• Med direkte fastgørelse får du lavere samlede omkostninger, lavere vægt og mere gravekraft. For at få maksimal fleksibilitet har vi udviklet vores egen, patenterede multifastgørelse.

Kraftige cylinderløsninger med lastholder:

• Alle vores cylindre har lastholder som standard, hvilket øger sikkerheden på arbejdspladsen. Lasten sidderer sikkert, selv ved f.eks. slangebrud.
• Smørefri bøsninger på cylinderfastgørelser betyder færre smørepunkter og dermed en enklere vedligeholdelse.
• Vælg mellem enkeltvirkende eller dobbeltvirkende tiltcylindere. Enkeltvirkende for at få så kompakt en løsning som muligt og dobbeltvirkende for at maksimere kraften.

Elsvirvel:

• Med elsvirvel (ekstraudstyr) får du mulighed for at styre ventiler på redskaber, der kobles til tiltrotatoren. På denne måde kan der bruges endnu mere avancerede redskaber.

Hydraulisk højflowsvirvel:

• Med højflowsvirvel (ekstraudstyr) kan du køre redskaber, der kræver højt flow, op til 200 l/min ved 350 bar.

Lang levetid:

• Kraftige, veldimensionerede stifter, aksler og bøsninger gør din tiltrotator fra Rototilt® mere robust, og den får længere levetid end nogen anden tiltrotator på markedet.

Stabilitet og styrke:

• En meget kraftig skruesamling holder rotorlegemet og redskabsfæstet i et fast greb.

Høj ydeevne:

• Rototilts tiltrotatorer arbejder med højere systemtryk end andre mærker på markedet. Det giver bedre ydeevne i alle funktioner – f.eks. i de vigtige tilt- og drejningsmomenter – samt mere klemmekraft, når du bruger grab.

Værd at vide om RotoTilt®
Rototilt er en globalt førende virksomhed inden for området tiltrotatorer til gravemaskiner og rendegravere. Med Rototilt® øger du din gravemaskines effektivitet. Dit arbejde går hurtigere og sikrere med en bedre totaløkonomi som et umiddelbart udbytte. Rototilt® kendetegnes af kvalitet, driftssikkerhed og laveste energiforbrug. Nogle af produkternes afgørende fordele er et oliefyldt rotorhus for længst mulig levetid og bedst mulige økonomi, lavt brændstofforbrug med markedets laveste vægt og lavt effekttab, takket være optimeret hydraulik. Med en række nye og banebrydende teknik- og sikkerhedsløsninger er Rototilt® et perfekt valg, når du vil bygge din egen, skræddersyede tiltrotator. Med verdens sikreste redskabslås. Verdens mest avancerede styresystem (eller - hvis du vil - verdens skarpeste proportionelle styresystem eller et andet af vores specialudviklede systemer). En effektivt high-flow-swivel. Intelligent centralsmøring - og så videre. Du vælger.

Ønsker du at vide mere om produktet, så kontakt os på 70 26 77 22, skriv til info@ep.dk eller kontakt os pr. chat i højre hjørne. Billedet kan være vist med ekstra udstyr, og der tages forbehold for ændringer samt trykfejl i specifikationerne.
